Gerador de tons, identificado de cabo, como encontrar um cabo

O gerador de tons (figura) permite procurar a ponta de um determinado cabo, ou seja, se tiver uma rede espalhada por um edifício, mas onde todos os cabos vão dar a um único ponto, este aparelho consegue identificar qual das pontas que estão no local pertence a outra ponta do cabo que está com o gerador de tons. O que ele faz é enviar um sinal elétrico através do cabo que queremos identificar. No outro extremo usamos um segundo dispositivo receptor, que, quando detecta o sinal enviado, produz um sinal sonoro. O receptor pode ser movido através de um conjunto de cabos, que o mesmo detecta o sinal enviado pelo gerador, não sendo necessário estabelecer contato físico com os fios de cobre do cabo já que este dispositivo funciona por indução.

O gerador de tom ou identificador de cabos, facilita em um CPD encontrar um cabo no meio de vários cabos.

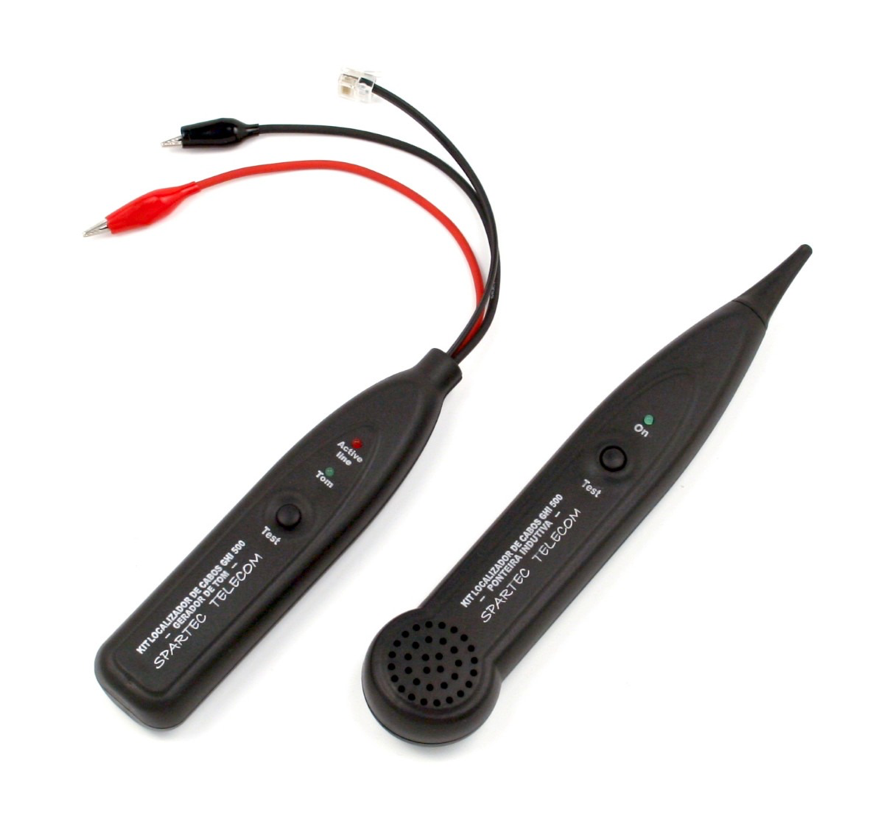

Figura – Gerador de tons
